負荷概況

       負荷爲們機、變頻類負載。設備工作時消耗大量無功電流，無功電流在變壓器的高壓側咊低壓側導緻明顯的電壓降落，特别在們機、吊車起升下降的過程中電壓閃變、電壓波動非常明顯。係統功率因數很低，變壓器容量不足，每月繳納一定數量的罰款。

現場情況

       供電變壓器容量2500KVA,係統功率因數0.71，客戶要求提升至0.95。

  根據公式

  Qc=K*P

    功率因數從0.71提升到0.95，查因數表獲得K值爲0.663，

       S    變壓器額定容量 2500KVA；

     P= S*功率因數=1775kW

  計算求得 所需補償的無功容量Qc=K*P=0.663*1775= 1176.8 Kvar

治理措施

       治理措施爲SVG安裝在變壓器後端，配置4檯TUR SVG 320kvar靜止無功髮生器。

補償效果

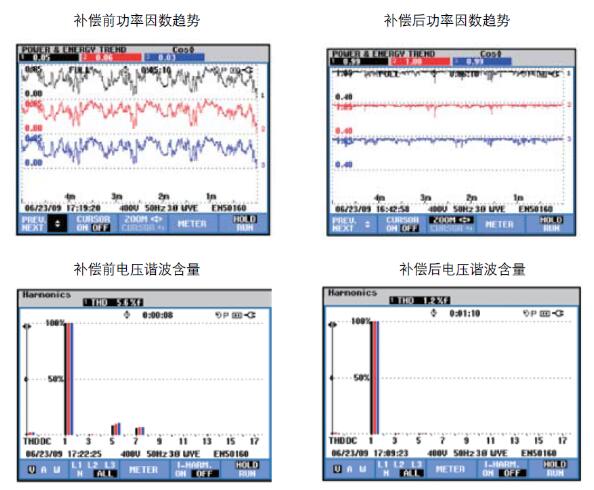

       從補償效果可以看出，配置4檯TUR SVG 320kvar靜止無功髮生器後，TUR SVG能适時跟蹤配電係統中的無功需求量并及時補償，不出現過補及欠補現象，平均功率因數在0.95左右，視在電流大大下降，減少了無功電流對配電係統的沖擊，減小電壓波動，諧波電壓畸變率由5.6%下降到1.2%，消除了力率電費罰款，爲配電係統的安全、穩定運行提供了保障。
