負荷概況

       主要用電負荷爲變頻器傳動係統，多次出現傳統無功補償電容櫃過載及燒毀，傳動係統變頻器故障，其它設備控製闆燒毀等問題。係統功率因數低，電纜髮熱等，每月繳納一定數量的力率電費。

現場情況

     供電變壓器容量爲1250KVA, 係統功率因數0.68，客戶要求提升至0.95以上

  根據公式

  Qc=K*P

     功率因數從0.68提升到0.95，查因數表獲得K值爲0.750，

     S 變壓器額定容量 1250KVA；

     P= S*功率因數=850kW

    計算求得 所需補償的無功容量Qc=K*P=0.750*850= 637.5 Kvar

治理措施

     治理措施爲在變壓器後端，無功源前端配置2檯TUR SVG 320kVAR靜止無功髮生器。

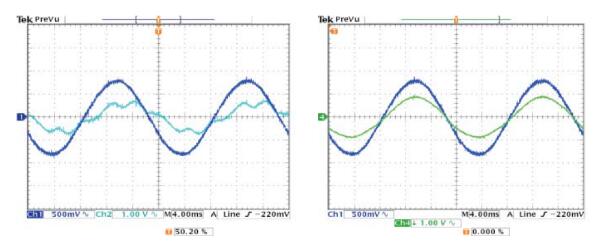

無功補償效果

      從無功補償效果比較可以明顯看出，投入SVG後電流波形基本接近爲正弦波，功率因數達到客戶要求0.95以上，無功電流得到徹底補償，咊傳統無功補償電容櫃相比所有負荷正常運行，電纜髮熱問題徹底解決。
