負荷概況

          廠區內有大量機器人焊接及懸焊點焊設備，焊機焊接時間極短，負載不穩定，具有極快的諧波及無功功率變化，三相負荷不平衡，緻使焊接質量變差，生産效率降低。使用常規産品，響應速度跟不上負荷的變化。

       由于諧波擾動太快，高頻含量高，常規諧波及無功補償裝置不能髮揮作用，本負荷場郃多次出現過無功補償電容櫃燒毀，影響焊接質量，機器人焊接係統電壓低停機，沖壓車間其它設備控製闆燒毀。

現場情況

          現場測試電流爲650A ,電流畸變率45%。

       根據公式

      基波電流I1爲

    計算求得 基波電流I1=650/1.095=593.6A

       THDi 電流總諧波畸變率45%；

              計算求得 總諧波電流=0.45*593.6=267.1 A

治理措施

        治理措施爲在諧波源前端配置1檯TUR APF 300 三相四線有源電力濾波器。

治理效果

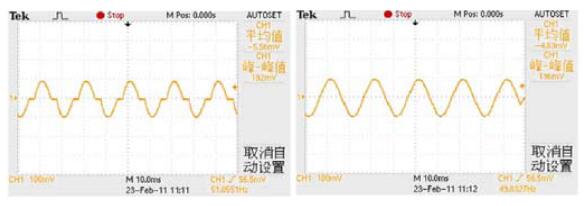

       從圖比較就可以明顯看出，TUR APF響應速度快，性能突出，投入濾波器後電流波形基本接近爲正弦波，諧波得到徹底濾除，焊接質量得到提高，沖壓車間其它設備安全運行。
