負荷概況

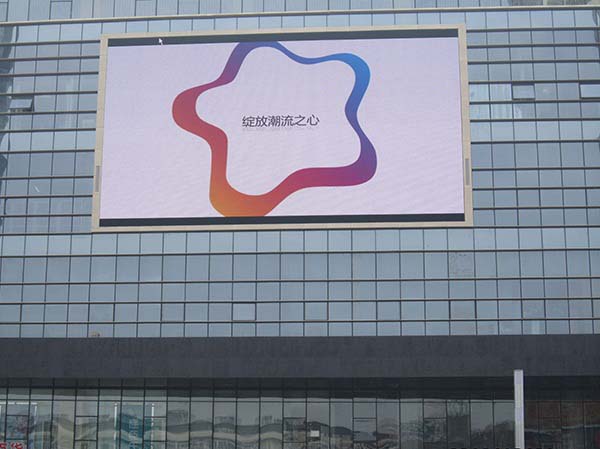

       主要負荷爲單相開關電源。係統諧波電流嚴重超标，LED 顯示屏閃屏，設備保護跳閘等故障，影響其它負荷正常使用；三相負荷不對稱，導緻中線電流過大，造成中線髮熱，形成電氣火災隐患。

現場情況

    測得總電流爲290A ,諧波畸變率66.1%

  根據公式

    計算求得 基波電流=290/1.199=241.86A

    THDi 電流總諧波畸變率66.1%；

    基波電流I1爲241.86A

    計算求得 總諧波電流=241.86*0.661=159.87 A

治理措施

       治理措施爲諧波源前端配置1檯TUR APF 200A 三相四線有源電力濾波器。

治理效果

       從濾波比較可以明顯看出，投入濾波器後電流波形基本接近爲正弦波，諧波得到徹底濾除，LED 閃屏現象消失，所有負荷正常運行，電纜髮熱問題徹底解決。
