工業領域供電選型示例

以工廠某車間生産流水線爲例，該車間爲兩條生産線，在生産過程中不允許斷電，一旦斷電将造成國傢重要原料浪費，同時造成生産線設備損壞，每條生産線共6檯設備，均爲變頻啓動，1~3号設備爲20kW,4~6号設備爲30KW,生産過程中根據工藝需求，1、2号設備同時工作，然後3号設備工作，随後4号設備工作，最後5、6号設備工作，多數情況兩條生産線同時工作，須考慮一條生産線的預留用電負荷，供電設計3小時。

計算過程：

1.由上可知，單條生産線在同一時間段，最大負荷爲60kW,本車間共有兩條生産線，并考慮一條生産線的用電預留，因而同一時間內本車間最大用電負荷爲180kW。

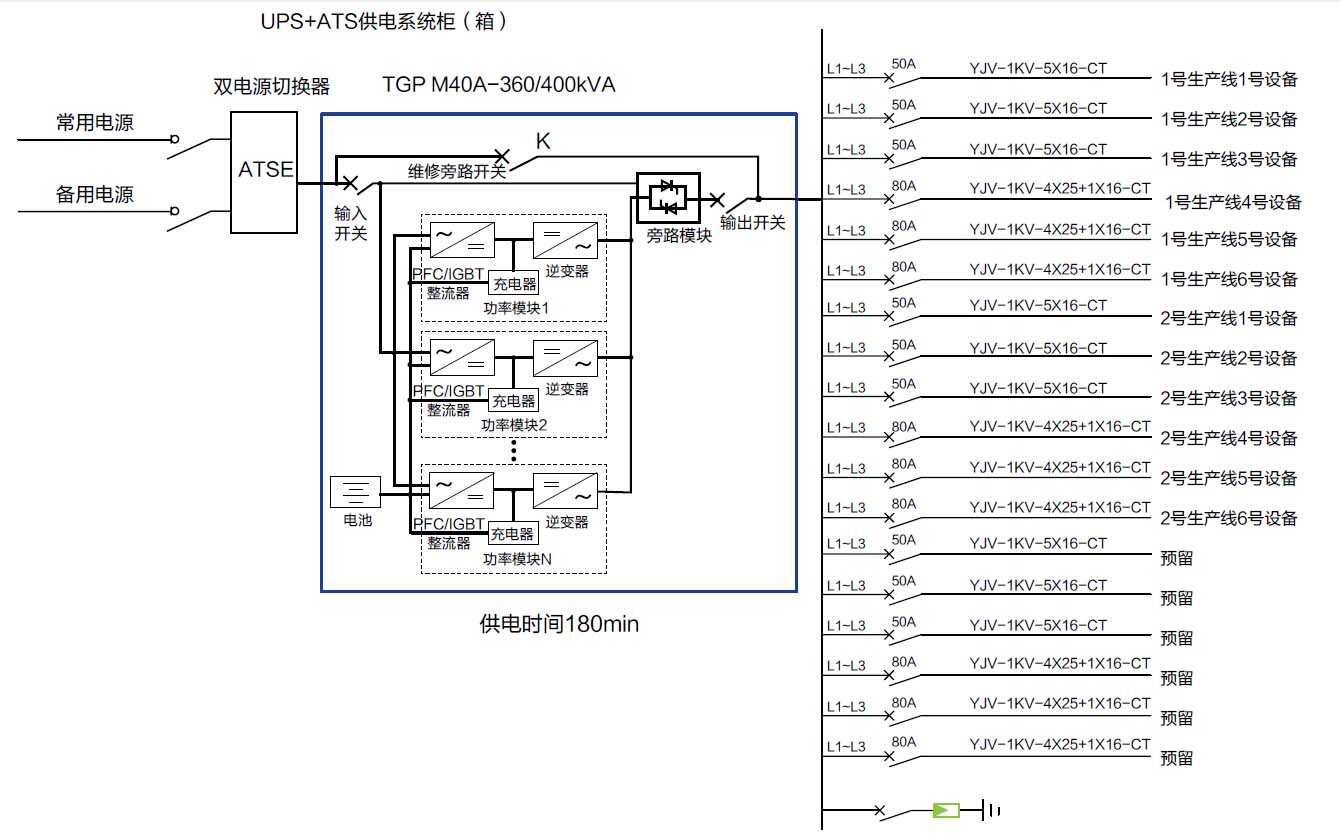

2.本項目屬于工業製造領域，依據TGP快速選型表，選型係數爲2.0，總容量爲360kVA。選擇型号爲TGP M40 A-360/520kVA模塊化産品。

3.依據要求供電時間爲180min。
