信息機房選型設計示例

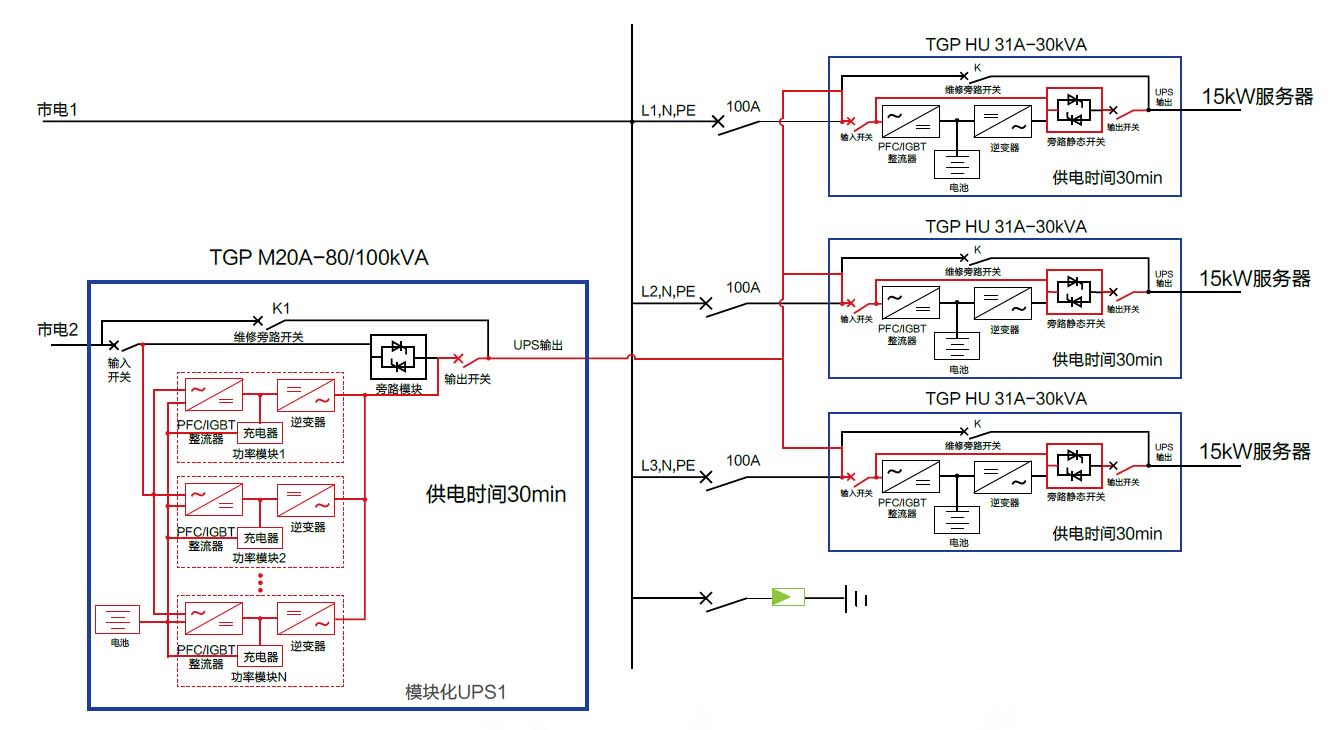

以數據機房爲例，本機房有3檯15KW服務器，不考慮後續髮展，電池供電時間爲30min。

計算過程：

1.末端UPS容量的選擇，末端負載容量爲15KW，依據TGB快速選型表，選型係數爲1.7，UPS最佳運行容量25.5KVA,選擇接近此容量産品因而選擇30KVA,型号爲TGP HU 31A-30KVA。

2.機房UPS 容量的選擇：機房容量爲45kW,無擴展可能，依據TGP快速選型表，選型係數爲1.7，末端容量爲76.5kVA,選擇接近此容量産品因而選擇80kVA,型号爲TGP M20A-80/100kVA模塊化産品。若考慮冗餘N+X,可選擇TGP M20A-100/100kVA。

3.依據要求供電時間爲30min。
