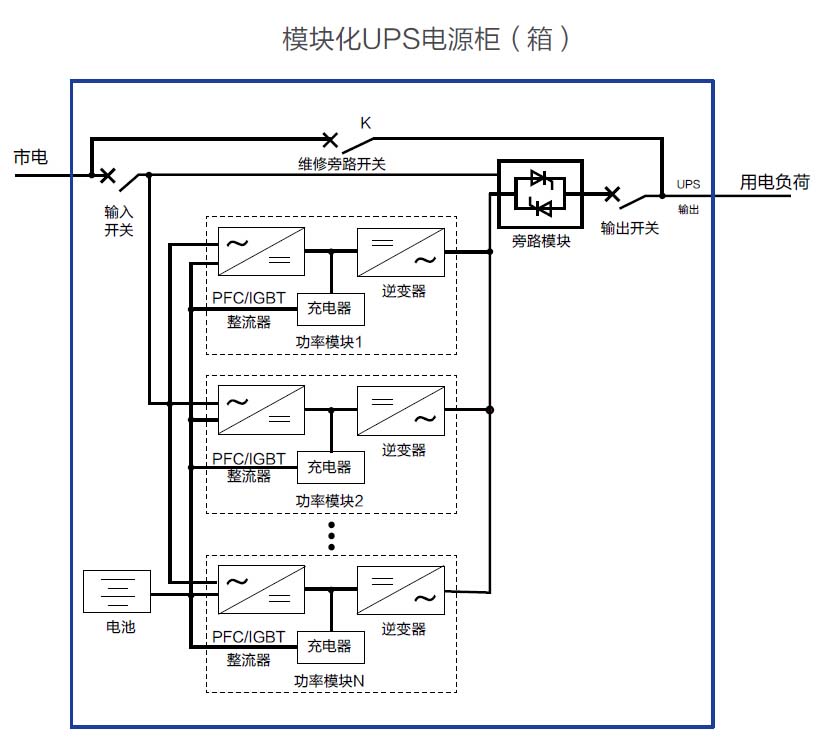

模塊化UPS係統供電原理圖

運行模式：

① 正常模式，市電經AC/DC、DC/AC兩級變換，輸出給用戶高質量電源；

② 市電斷電時，首先進入電池模式供電，此時輸出給用戶高質量電源；電池放電至能量不足時，UPS輸出供電中斷；

③ 小于X箇UPS功率模塊故障時，其他功率模塊繼續輸出給用戶高質量電源；超過X箇功率模塊同時故障（概率極低）時，市電經旁路或旁路維修開關K給用戶供電，電源質量由市電決定，電源質量得不到保證，存在斷電風險；

④ UPS模塊維護時，其餘功率模塊正常供電，爲用戶提供高質量電源；

優點：

① 低于X檯UPS功率模塊故障時，還能給用戶提供高質量電源；N+X冗餘配置；

② 功率模塊可在線熱拔插，可在線維護，不影響UPS正常運行；

係統造價：中，總容量配置爲單UPS係統的（1+X/N）倍

係統可靠性MTBF：N+1配置時達0.9999

可靠性隐患點：

①當市電停電時間超過電池備用時間，係統存在斷電問題；

② 超過X檯UPS功率模塊同時故障時（概率極低），市電經旁路或維修開關K給負載供電，輸出電源質量不能得到保障，電源質量由市電決定，有斷電風險；
